Wirtschaftliche Messstrategie zur Erkennung von Welligkeiten auf Zahnflanken

Mittwoch, 11. September 2024
10:00 10:30

Google Kalender ICS

Online Grundlagenseminar

Sprache: Deutsch

Bild: ©Hochschule für Angewandte Wissenschaften Hamburg

Kostenfrei anmelden

Web-Seminar: Forschungsvorhaben FVA 733 III

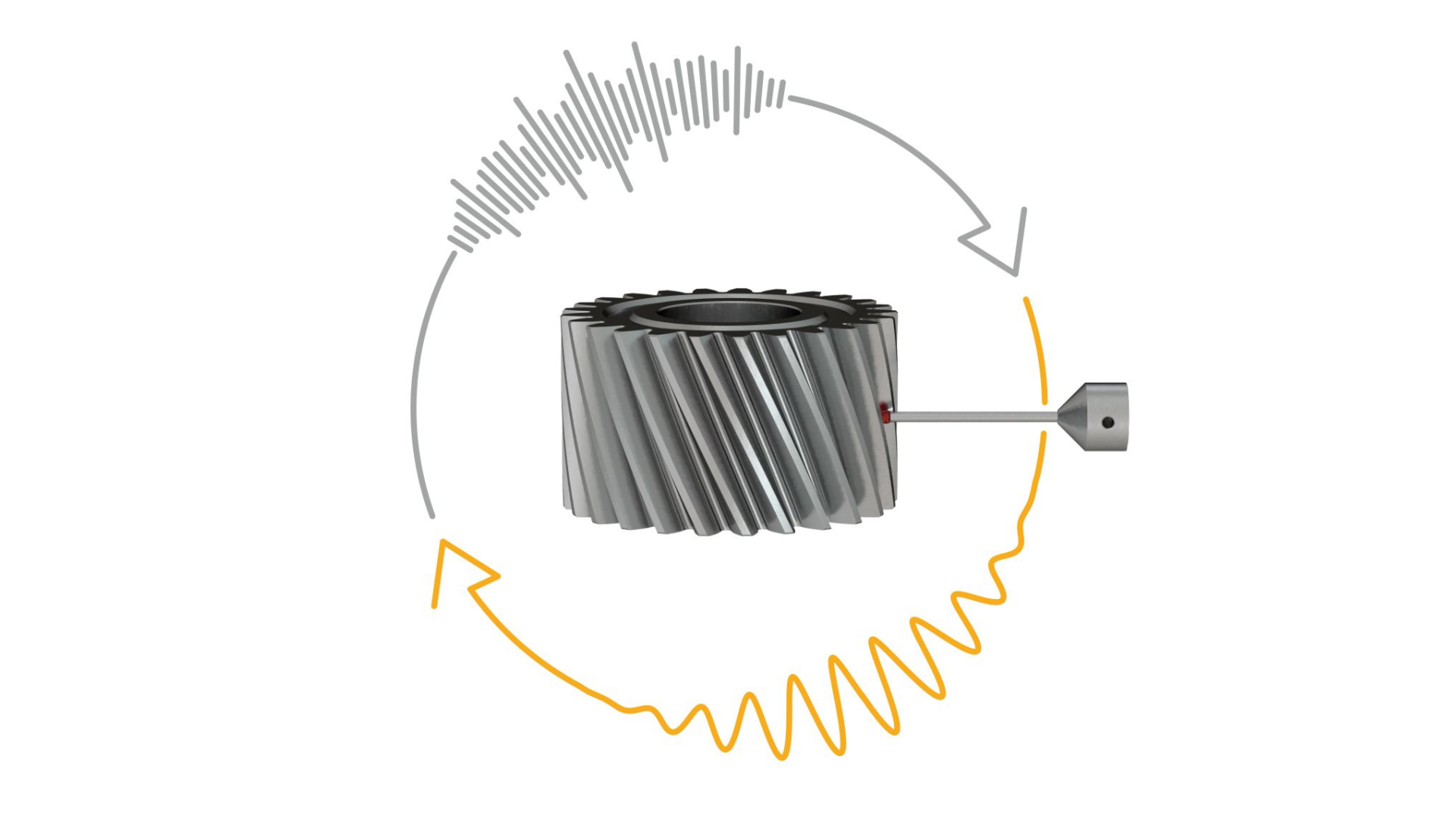

Welligkeiten auf Zahnflankenoberflächen können unerwünschte Getriebegeräusche verursachen. Die Geräuschwirksamkeit wird unter anderem von der Amplitude, Ordnung und Phasenlage der Welligkeiten beeinflusst. Mit einer taktilen Allzahnmessung in Profil- und Flankenlinienschnitten können die periodischen Strukturen sicher erfasst, quantifiziert und bewertet werden. Eine Allzahnmessung ist jedoch insbesondere bei Bauteilen mit hoher Zähnezahl sehr zeitaufwendig und wird daher meist nur in Ausnahmefällen durchgeführt. Produktionsbegleitend werden in der Regel nur vier Zähne gleichmäßig über dem Umfang verteilt gemessen. Für die Beurteilung der klassischen Verzahnungskenngrößen und die Ableitung von Korrekturwerten ist diese Messung ausreichend, eine vertiefte Welligkeitsanalyse mit belastbaren Ergebnissen erlaubt sie aber nicht.

Im Web-Seminar wird erläutert, warum sich die Analyseergebnisse zwischen einer Allzahnmessung und einer reduzierten Messung überhaupt unterscheiden und warum gerade die Gleichverteilung der gemessenen Zähne am Umfang bei der Welligkeitsanalyse oft zu einer Verzerrung der Ergebnisse führt. Im Forschungsvorhaben 733 III wurde eine Messstrategie entwickelt, die bei der produktionsbegleitenden Messung mit einem geringen zusätzlichen Messaufwand eine signifikant verbesserte Welligkeitsanalyse ermöglicht und damit der Aussagekraft einer Allzahnmessung deutlich näherkommt. Mit dem Fokus auf eine einfache Anwendbarkeit in der Praxis wird die entwickelte Messstrategie im Web-Seminar vorgestellt und anhand von Beispielen näher erläutert.
